概述

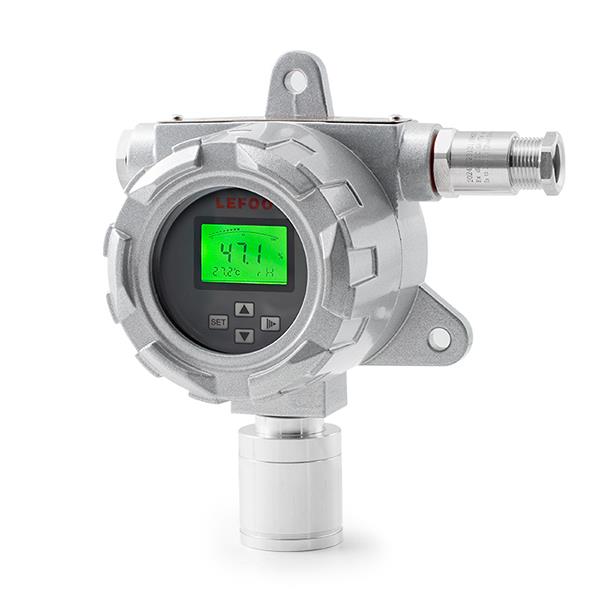

LFH77系列是一款可應用于危險場合的隔離防爆溫濕度變送器，采用進口傳感器，具有良好的長期穩定性。外殼使用壓鑄鋁材料，防護等級可達IP66。產品適用于城市地下綜合管廊等隔爆環境。
(1)相對濕度
|
傳感器 |
數字式 |
|
量程 |
0%~100%RH |
|
輸出 |
RS485/Modbus,0-10VDC,4-20mA |
|
精度 |
±3%@20℃ &20~80%RH |
|
響應時間 |
≤60s(20℃,慢流速空氣) |
(2)溫度
|
傳感器 |
數字式 |
|
量程 |
0~50℃,-20~60℃等 |
|
輸出 |
RS485/Modbus,0-10VDC,4-20mA |
|
精度 |
±0.5℃@(0℃~50℃),其余精度見下圖 |
|
響應時間 |
≤180S |

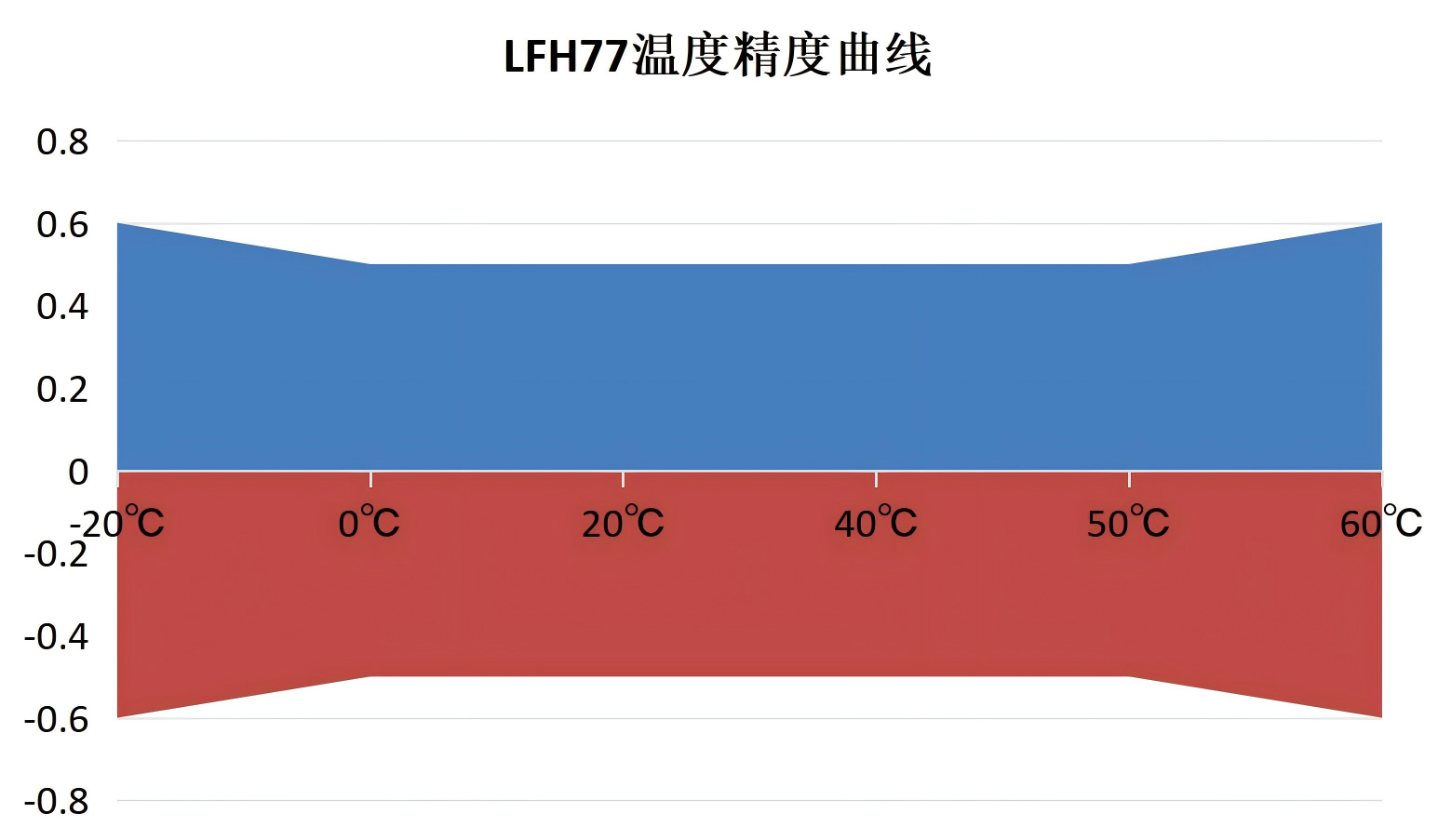

LFH77溫度曲線
電源:16-35VDC/24VAC10%
注意:采用交流供電時需接隔離變壓器。輸出負載:10KO(電壓型);50002(電流型)顯示分辨率:0.1C,0.1%RH
外殼材料:壓鑄鋁
工作環境:-40~70C，5%-95%RH(非冷凝)
存儲環境:-40~70C，5%-95%RH
防護等級:IP66(不含探頭)
防爆標志:Exdb IICT6Gb、Extb llICT80C Db
選型說明
|
代號及說明 |
備注 |
||||||||
|
LFH77- |
隔爆溫濕度變送器 |
型號 |
|||||||
|
|
|
3 |
±3%RH(0.5℃) |
精度范圍 |
|||||
|
|
|
V10 |
0~10VDC(三線) |
輸出 |
|||||
|
A4 |
4~20mA(三線) |
||||||||
|
M |
RS485/Modbus |
||||||||
|
|
0 |
無 |
溫度量程 |
||||||
|
1 |
0~50℃ |
||||||||
|
2 |
-20~60℃ |
||||||||
|
8 |
其它(客戶指定，不超出-40~70℃) |
||||||||
|
|
0 |
無 |
顯示 |
||||||
|
1 |
LCD顯示 |
||||||||
|
|
0 |
無(默認) |
出線長度 |
||||||
|
1 |
1米 |
||||||||
|
8 |
其它(客戶指定) |
||||||||
|
|
|||||||||
|
LFH77- 3 A4 2 1 0 |
選型舉例 |
||||||||
