概 述

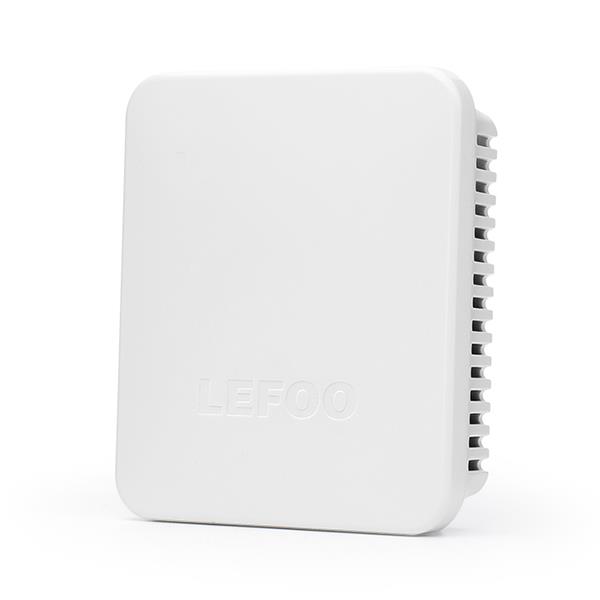

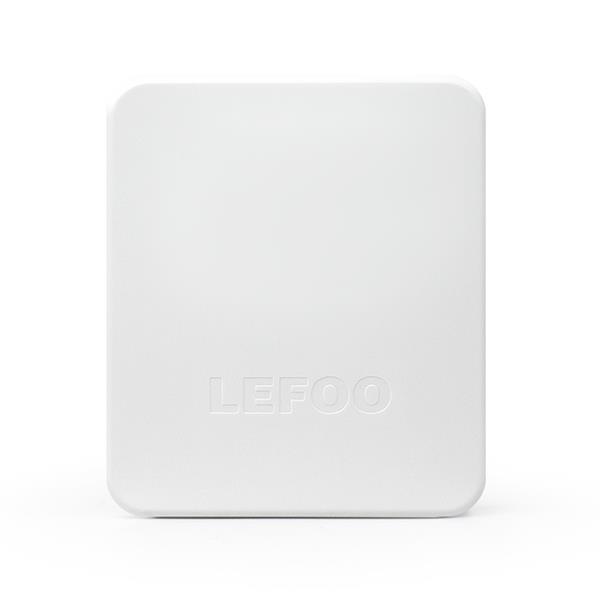

LFW11系列室內型溫度變送器是專為室溫檢測而設計的一款傳感器，外觀精美，體積小巧、安裝簡單、輸出多樣。其變送部分對雷擊浪涌、靜電放電、群脈沖，耐壓等有特別設計，抗干擾能力強。有電流、電壓、熱敏電阻三種輸出模式可選?？蓮V泛應用于機房、樓宇、倉儲等需要對溫度測量控制的室內場所。
技術參數
|
傳感器 |
(電阻輸出型)高精度熱電阻，見選型表 |
|
(模擬量輸出型)PT1000、A級 |
|
|
輸出 |
阻值，見選型表和熱電阻分度表/4~20mA/0~10VDC |
|
熱電阻 |
見選型表和熱電阻分度表 |
|
精度 |
典型0.2~0.5℃@0/25℃,見選型表/±0.5℃@0-50℃,其他0.7℃ |
|
電源 |
電壓型：15~35VDC/24VAC±20% |
|
電流型：18.5~35VDC(RL=500Ω)8.5~35VDC(RL=0Ω2) |
|
|
輸出負載 |
(模擬量輸出型):≤500Ω(電流型),≥3KΩ(0~10V) |
|
電氣連接 |
接線范圍22-14AWG;剝線長度4-5mm |
|
外殼材料 |
PC外殼 |
|
工作環境 |
-40~70℃,0~95%RH(非冷凝) |
|
防護等級 |
IP30 |
|
電磁兼容 |
EN61326-1 EN61326-2 |
選型說明
|
代號及說明 |
備注 |
|||
|
LFW11- |
室內溫度變送器 |
型號 |
||
|
|
A4 |
4~20mA(二線) |
信號輸出 |
|
|
V10 |
0-10V(三線) |
|||
|
0 |
PT1000,±0.2℃@0℃ |
|||
|
1 |
PT100,±0.2C@0℃ |
|||
|
2 |
NTC20K,±0.3℃@25℃ |
|||
|
3 |
NTC10K,±0.3℃@25℃ |
|||
|
|
0 |
無 |
量程范圍 |
|
|
1 |
0℃-50℃ |
|||
|
2 |
-20℃-60℃ |
|||
|
8 |
其它(客戶指定),最大范圍為-20℃~60℃ |
|||
|
|
|
|
|
|
|
LFW11 A4 1 |
選型舉例 |
|||
